Zasada balansu w formach wielogniazdowych — jak równomierne napełnianie wpływa na identyczność detali w całej partii

W procesie wieloseryjnej produkcji detali z tworzyw sztucznych utrzymanie ścisłych tolerancji wymiarowych stanowi ogromne wyzwanie technologiczne. W formach wielogniazdowych detale powstałe w dokładnie tym samym pojedynczym cyklu wtryskowym mogą znacząco różnić się od siebie w zależności od fizycznego umiejscowienia gniazda narzędzia. Części pochodzące z wnęk położonych na obrzeżach często wykazują inną geometrię i wagę niż te uformowane w gniazdach centralnych, usytuowanych bliżej głównego kanału doprowadzającego materiał. Taka niestabilność utrudnia zachowanie rygorystycznych norm jakościowych w całej wypuszczanej partii produkcyjnej. W przypadku technicznych komponentów trafiających do branży motoryzacyjnej, medycznej czy producentów sprzętu AGD, nawet ułamki milimetrów odchylenia dyskwalifikują wyrób z dalszego montażu na liniach produkcyjnych.

Wpływ ciśnienia na odchylenia wymiarowe

Wewnątrz każdego wielokrotnego narzędzia produkcyjnego występują naturalne opory hydrauliczne. Spadki ciśnienia sprawiają, że płynne tworzywo dociera do krańcowych wnęk formy ze znacznym opóźnieniem. Dłuższy czas przepływu w najdalszych kanałach rozdzielczych zmienia tam stopień kurczenia się stygnącego materiału i wywołuje dodatkowe, niepożądane naprężenia wewnętrzne w strukturze detalu. To właśnie z powodu tych zjawisk zaawansowane formy wtryskowe w wariancie wielogniazdowym narzucają konstruktorom bezwzględną konieczność precyzyjnego zbalansowania dróg przepływu. W biurze konstrukcyjnym Gamaplast na co dzień rozwiązujemy ten problem, projektując skomplikowane układy wlewowe gwarantujące równomierną dystrybucję uplastycznionego polimeru do wszystkich wnęk formujących.

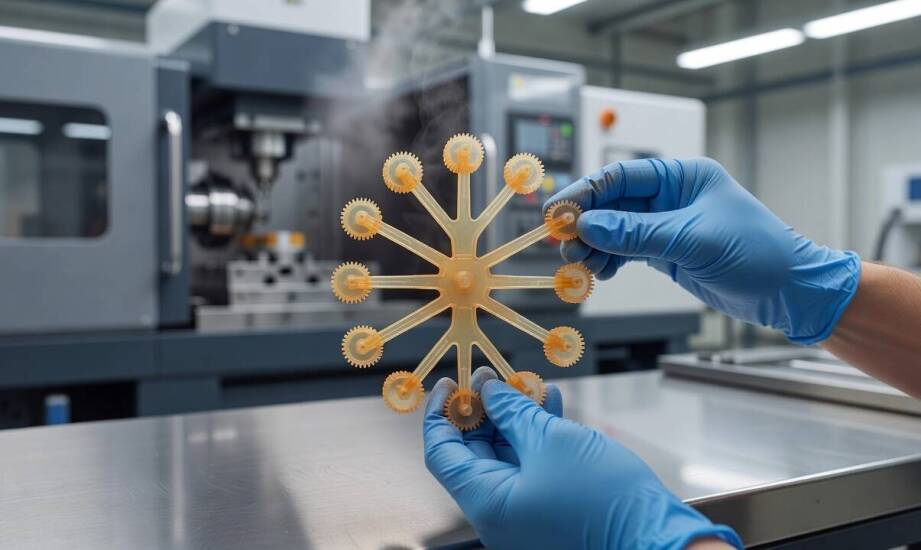

Równoważenie układu kanałów opiera się w pierwszej kolejności na geometrycznej symetrii. System wlewkowy projektuje się tak, aby odległość od centralnego przewodu wtryskowego do każdego detalu była identyczna. W układach niesymetrycznych inżynierowie celowo profilują średnicę poszczególnych przewężek, aby sztucznie wyrównać ciśnienia na wejściu do konkretnego gniazda. Mniejsze przekroje dla wnęk znajdujących się najbliżej punktu wtrysku oraz powiększone kanały dla gniazd peryferyjnych kompensują opory i wymuszają jednoczesne napełnienie całej objętości roboczej. Wykorzystujemy w takich sytuacjach komputerowe symulacje płynięcia Moldflow, co pozwala zoptymalizować ciśnienia napełniania jeszcze przed rozpoczęciem obróbki skrawaniem bloków stalowych w narzędziowni.

Technologiczne korzyści ze zrównoważonego napełniania

Precyzyjnie zbalansowany obwód doprowadzający stopione tworzywo natychmiast poprawia ramy całej produkcji seryjnej. Optymalne zrównoważenie parametrów przepływu przekłada się na doskonałą równomierność wymiarową wyprasek i radykalnie obniża odsetek braków. Kiedy materiał wypełnia wszystkie przestrzenie formujące w ułamku tej samej sekundy, gotowe części zachowują zbliżoną gęstość upakowania cząsteczek i jednorodną strukturę krystaliczną. Taki równy rozkład parametrów mechanicznych mocno ogranicza ryzyko samoistnej deformacji gotowego elementu po usunięciu z narzędzia oraz podczas etapu ostatecznego stygnięcia.

Pełna kontrola nad stabilnością wymiarową opiera się na trzech nadrzędnych parametrach, które wynikają bezpośrednio z jakości układu wlewowego. Zaliczamy do nich czas trwania wtrysku, ciśnienie fazy docisku mierzone u progu gniazda oraz faktyczny skurcz przetwórczy. Kiedy konstrukcja gwarantuje idealnie równy czas napełniania każdego obszaru roboczego, ciśnienie docisku kompensuje ubytki objętości z identyczną mocą w całym narzędziu. W efekcie zjawisko skurczu polimeru stabilizuje się na jednym, przewidywalnym poziomie we wszystkich wyrzucanych elementach. Utrzymanie wymaganych tolerancji wymiarowych odbywa się bez uciekania do sztucznego wydłużania cyklu pracy wtryskarki, co zabezpiecza wysoką przepustowość zakładu przetwórczego.

Perfekcyjnie zsynchronizowane wypełnianie wszystkich gniazd w bloku stalowym stanowi bezdyskusyjny fundament rentownego i powtarzalnego przetwórstwa polimerów. Przemyślany balans układu wlewowego minimalizuje zakłócenia i uwalnia techników od konieczności wprowadzania ciągłych korekt ustawień maszyny w trakcie trwania zlecenia. Odpowiednie zarządzanie parametrami ciśnienia i temperatury sprawia, że każda partia schodząca z linii odznacza się pełną identycznością, co gwarantuje niezawodność wyrobów z tworzyw sztucznych w zaawansowanych technologicznie aplikacjach przemysłowych.
