Płaski czy rotacyjny transfer folii — jak kinematyka maszyny determinuje powtarzalność zdobienia detali cylindrycznych

Skomplikowana geometria przestrzenna detali cylindrycznych wymusza stosowanie zróżnicowanych mechanizmów aplikacji folii termotransferowej. Elementy o zmiennym promieniu i nietypowych krzywiznach powierzchni nie tolerują uniwersalnych rozwiązań. Wynika to z faktu, że każdy typ układu napędowego maszyny zupełnie inaczej zarządza kontaktem folii z dekorowanym podłożem. Próby przeniesienia warstwy metalizowanej na obły kształt przy użyciu nieodpowiedniej głowicy najczęściej kończą się deformacją wzoru lub jego niepełnym przyleganiem. Zrozumienie różnic między ruchem liniowym a odtaczaniem pozwala technologom dobrać sprzęt, który zagwarantuje stabilność procesu nawet przy bardzo wysokich wolumenach produkcyjnych.

Ograniczenia kinematyki płaskiej przy zdobieniu krzywizn

Systemy o kinematyce płaskiej opierają się na nieruchomej płycie dociskowej. Ten klasyczny mechanizm przykłada rozgrzaną matrycę prostopadle do powierzchni docelowej. Taka konstrukcja sprawdza się znakomicie na detalach idealnie prostych. Sytuacja zmienia się diametralnie, gdy pod obrysem stempla znajdzie się element cylindryczny lub stożkowy. Próba tłoczenia na obłym kształcie prowadzi do powstawania nierównomiernego nacisku na łukach o zmiennym promieniu.

W strefach najwyższych, czyli w centralnym punkcie styku, powstaje nadmierny nacisk na materiał. Na bocznych krawędziach obwodu docisk staje się z kolei całkowicie niedostateczny. Skutkuje to niepełnym transferem folii, przerwaniami wzoru lub widocznym uszkodzeniem struktury wyrobu. Sztywna matryca nie potrafi zaadaptować się do spęcznień tworzywa sztucznego, które często występują po procesie wtrysku. Z tego powodu płaskie aplikatory rzadko zdają egzamin przy dekorowaniu opakowań kosmetycznych czy zaawansowanych komponentów motoryzacyjnych o obłym profilu.

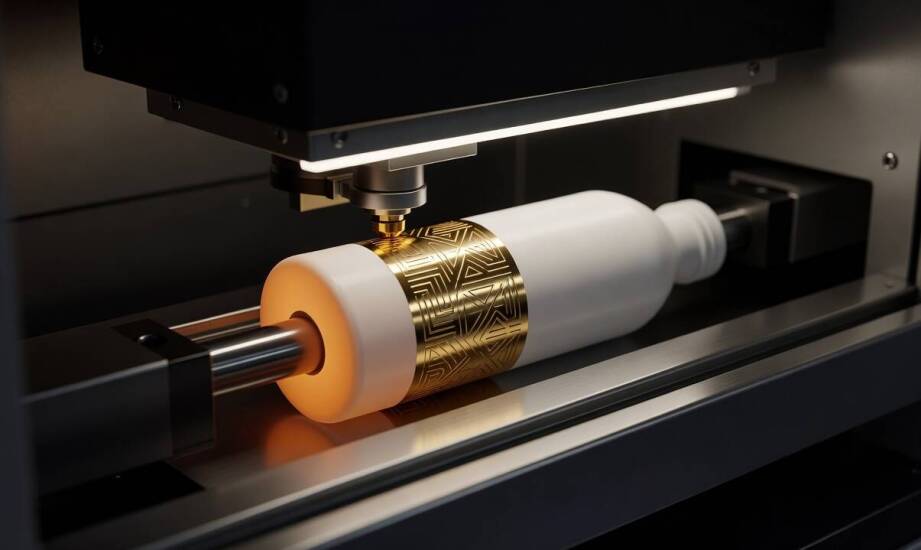

Głowice rotacyjne całkowicie eliminują te fizyczne ograniczenia. Podstawą ich działania jest mechanizm płynnego odtaczania się po obwodzie zdobionego przedmiotu. Rolka dociskowa toczy się precyzyjnie wraz z obrotem detalu wokół własnej osi. Taki ruch pozwala utrzymać stały, liniowy kontakt z folią na całej długości generatora kształtu. Układ kompensuje drobne nierówności powierzchniowe i zapewnia równomierne przenoszenie ciepła oraz ciśnienia roboczego. Zmiana lokalnej krzywizny nie wpływa na jakość transferu, ponieważ punkt styku przemieszcza się płynnie wzdłuż obwodu.

Synchronizacja napędów i docisk wałków silikonowych

Zaawansowane maszyny do hotstampingu wyposażone w serwonapędy wprowadzają zupełnie nową jakość do procesu odtaczania. Urządzenia te potrafią z ogromną precyzją synchronizować obrót samego detalu z posuwem taśmy termotransferowej. Odpowiednio zaprogramowane sterowniki na bieżąco dopasowują prędkość obrotową wrzeciona do prędkości liniowej wstęgi. Taki układ eliminuje ryzyko poślizgu oraz niepożądanego rozciągania materiału, co ma szczególne znaczenie przy aplikowaniu skomplikowanych logotypów i drobnych tekstów.

Kluczowym elementem wykonawczym w każdym układzie rotacyjnym pozostają wałki silikonowe. Ich rola wykracza poza samo dociśnięcie folii do podłoża. Elastyczny profil rolki zapewnia stały docisk bez ryzyka uwięzienia pęcherzyków powietrza pod warstwą transferową. Sprężysty materiał pod wpływem temperatury plastycznie dopasowuje się do mikroskopijnych odchyleń geometrycznych elementu. Kontrolowana deformacja silikonu fizycznie wypycha nagromadzone powietrze przed frontem kontaktu. Dzięki temu warstwa metaliczna przylega idealnie gładko, nawet na wyrobach o bardzo dużej średnicy zewnętrznej.

Na wydajność całego procesu wpływa również zaawansowana elektronika kontrolująca przebieg wstęgi. Programowalne sterowniki logiczne (PLC) dynamicznie zarządzają naprężeniem folii podczas odtaczania na asortymencie wielkogabarytowym. Specjalne algorytmy monitorują aktualny moment obrotowy maszyny w czasie rzeczywistym. Na tej podstawie system bez przerwy koryguje siłę hamowania rolek prowadzących i odwijających taśmę. Precyzyjne dawkowanie naprężenia zapobiega falowaniu folii i chroni ją przed zerwaniem w momentach nagłych zmian profilu tłoczonego przedmiotu.

Kinematyka a stabilność produkcji przemysłowej

Trafne dopasowanie mechaniki układu tłoczącego do specyficznego profilu wyrobu drastycznie redukuje odrzuty produkcyjne. Prawidłowa analiza geometrii i wdrożenie systemu rotacyjnego w miejsce sztywnego stempla minimalizuje straty materiałowe spowodowane zrywaniem nośnika. Wybór odpowiedniej technologii zawsze zależy od stopnia skomplikowania bryły oraz wymagań wydajnościowych stawianych przed konkretnym parkiem maszynowym.

W nowoczesnym środowisku inżynieryjnym, które reprezentuje spółka KELLER Poligrafia dla przemysłu, projektowanie stanowisk do zdobienia krzywizn opiera się na przemyślanej integracji serwonapędów i dedykowanych głowic silikonowych. Wykorzystanie takich komponentów pozwala osiągnąć powtarzalność transferu na niezwykle rygorystycznym poziomie. Detale o zmiennym promieniu przestają być barierą technologiczną, stając się standardowym obszarem aplikacji dla płynnego odtaczania. Optymalne zarządzanie siłami docisku bezpośrednio przekłada się na wysoką czytelność wzoru oraz wieloletnią trwałość naniesionej powłoki na produktach docelowych.
