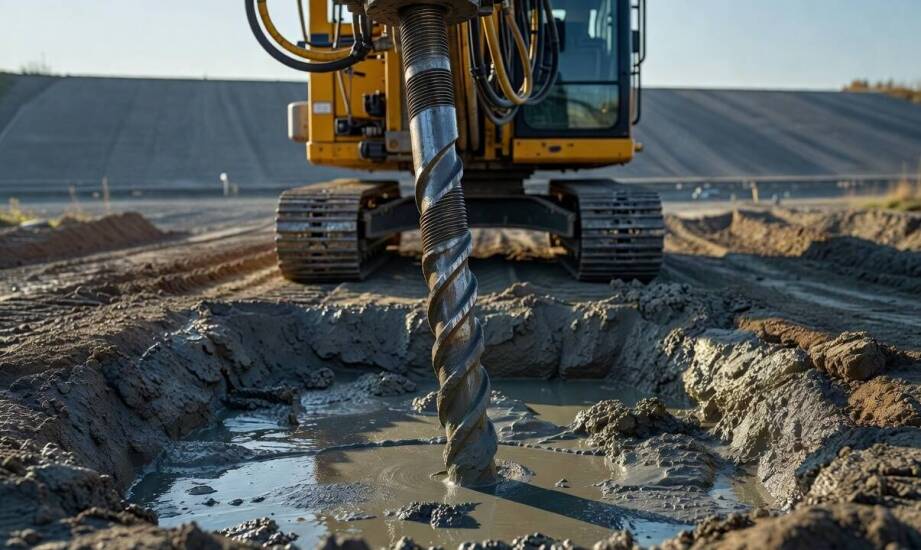

Jak zaplanować przewiert pod przeszkodą, żeby uniknąć korekt i przestojów na budowie

Wykonawca planujący bezwykopowe przejście rurociągu pod uciążliwą przeszkodą – ruchliwą drogą, korytem rzeki lub gęstą zabudową – staje przed wyzwaniem, które nie wybacza błędów. Złe oszacowanie warunków geologicznych albo pochopny wybór trajektorii szybko mszczą się na placu budowy. Zamiast płynnego wciągania rury pojawiają się przestoje, konieczność korygowania trasy, a w skrajnych przypadkach zablokowanie przewodu wiertniczego. Technologia horyzontalnych przewiertów sterowanych (HDD) pozwala bezinwazyjnie pokonywać trudne odcinki, pod warunkiem że operator dysponuje rzetelnymi danymi terenowymi. Solidne przygotowanie operacji chroni budżet projektu przed kosztami awarii i opóźnień.

Badanie gruntu i wyznaczanie trajektorii przewiertu

Wysłanie sprzętu wiertniczego w teren musi poprzedzać szczegółowa analiza podłoża oraz dokładna inwentaryzacja istniejącego uzbrojenia. Wykonuje się w tym celu specjalistyczne wiercenia geotechniczne wzdłuż planowanej trasy. Pozwalają one z wyprzedzeniem zidentyfikować niebezpieczne strefy, w których kryją się głazy narzutowe, twarde rumosze skalne czy pęczniejące warstwy iłów. W przeszłości branża instalacyjna próbowała trzymać się sztywnych wytycznych, sugerując badanie gruntu w regularnych odstępach co 10 metrów lub utrzymywanie zagłębienia osi rurociągu na z góry ustalonym poziomie. Praktyka inżynieryjna pokazuje jednak, że zakres badań i monitoringu zależy ściśle od specyfiki konkretnego projektu. Wymagany rozstaw odwiertów próbnych, ich głębokość oraz minimalny bezpieczny nadkład ziemi dobiera się każdorazowo na podstawie długości przewiertu, średnicy instalowanej rury i wytycznych dla danej maszyny.

Projekt trajektorii precyzyjnie określa punkty wejścia i wyjścia z gruntu, maksymalne dopuszczalne promienie gięcia żerdzi oraz poziom kluczowej sekcji horyzontalnej. Wyznaczenie gęstej siatki punktów kontrolnych ułatwia operatorowi bieżące weryfikowanie inklinacji głowicy sterującej. Największej dyscypliny wymaga odcinek przebiegający bezpośrednio pod omijaną przeszkodą. Nawet minimalne odchylenie od założonego planu grozi w tym miejscu kolizją z istniejącymi sieciami wodno-kanalizacyjnymi albo nieodwracalną utratą stabilności tunelu. Weryfikacja parametrów nawigacyjnych odbywa się zazwyczaj przy dokładaniu każdej kolejnej żerdzi, co daje załodze szansę na wczesne i bezpieczne skorygowanie kierunku.

Dobór wiertnicy i kontrola etapów realizacji

Rozpoznanie geologiczne i ostatecznie zatwierdzona trajektoria wyznaczają surowe wymagania wobec maszyn pracujących na budowie. Parametry techniczne sprzętu bezpośrednio decydują o tym, czy zaplanowana trasa jest w ogóle wykonalna. Zbyt mała siła uciągu uniemożliwi płynne przeciągnięcie ciężkiego rurociągu przez piaszczysty grunt, natomiast niewystarczający moment obrotowy zablokuje wrzeciono w twardszych formacjach. Sprzęt do tak zróżnicowanych zadań można odpowiednio dopasować, analizując dostępne na rynku wiertnice horyzontalne, które różnią się nie tylko mocą silnika, ale też wydajnością wbudowanych systemów pompujących. Odpowiedni i ciągły wydatek płuczki bentonitowej odpowiada za chłodzenie elektroniki w głowicy, wynoszenie urobku na powierzchnię oraz utrzymanie ciśnienia hydrostatycznego wewnątrz wywierconego tunelu.

Praktyczna realizacja przewiertu dzieli się na trzy następujące po sobie fazy, z których każda wymaga odrębnej kontroli. Załoga rozpoczyna pracę od wykonania otworu pilotowego, używając do tego specjalnej głowicy. Jej położenie pod ziemią śledzi się nieustannie przy użyciu systemów radiowych. Osiągnięcie założonego punktu wyjścia po drugiej stronie przeszkody pozwala na szybki demontaż elektroniki i założenie rozwiertaka dopasowanego do przewiercanych warstw. Poszerzanie otworu wymaga osiągnięcia docelowej średnicy o kilkadziesiąt procent większej niż zewnętrzny wymiar wciąganej rury. Ostatni etap polega na podczepieniu rurociągu i przeciąganiu go przez gotowy tunel z jednoczesnym podawaniem poślizgowej mieszanki bentonitowej.

Operator maszyny cały czas analizuje sygnały płynące z układu napędowego i hydraulicznego. Nadmierny wzrost momentu obrotowego, zanik wypływu płuczki z otworu czy nagły skok ciśnienia tłoczenia to wyraźne ostrzeżenia przed zbliżającą się awarią. Wymuszają one natychmiastowe zmniejszenie tempa posuwu maszyny lub wycofanie narzędzi o kilka metrów w celu oczyszczenia przewodu wiertniczego. Ignorowanie tych objawów prowadzi najczęściej do zaciśnięcia się gruntu wokół żerdzi i zatrzymania prac na wiele dni.

Sukces bezwykopowej instalacji rurociągu to w głównej mierze wynik rzetelnej pracy analitycznej wykonanej długo przed uruchomieniem silnika na placu. Precyzyjne rozpoznanie układu warstw geologicznych pozwala zespołowi dobrać właściwe narzędzia skrawające i uniknąć siłowego forsowania podziemnych przeszkód. Stabilność kluczowych parametrów wiercenia zależy także od używanego parku maszynowego, który profesjonalnym wykonawcom dostarcza Marcin Reczuch Handel Maszynami Budowlanymi, oferując sprzęt wiertniczy o potwierdzonej skuteczności. Elastyczne podejście do głębokości instalacji, oparte na rzeczywistych warunkach panujących pod powierzchnią, skutecznie eliminuje kosztowne przestoje i pozwala zakończyć budowę zgodnie z przyjętym harmonogramem.
